栅格图像补偿简单处理方法

A simple processing method for raster compensation

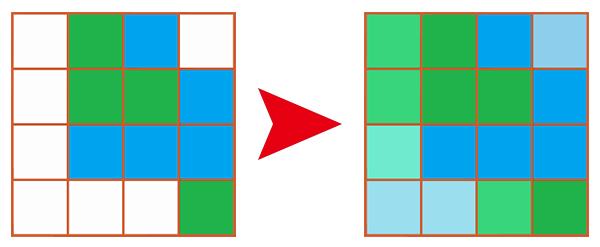

在栅格影像处理中，栅格图像补偿是指栅格数据的空间插值，利用已知数据对未知数据的空间位置进行插值。

本文主要介绍一个利用Python进行栅格图像补偿的小程序，采用邻域均值计算方法对中心空值栅格进行数据补偿。

思路

获取栅格数据：利用GDAL Python读取栅格影像，获取栅格影像行列、空间参照、空值等参数，将栅格数据读取为二维矩阵，方便后续处理

根据栅格数据大小设置领域大小，逐行列遍历栅格，如果当前栅格为空值，则计算邻域均值，作为当前栅格值

处理栅格数据边界，如果边界为空值，可简单利用周边值填充。

注意事项：本程序适用于空间渐变类型的数据（如土壤水分），不适用于类型数据（如植被类型）

算法实现

栅格数据读取程序，依赖库：GDAL in Python

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
from osgeo import gdal,osr
class Raster:
    def __init__(self, nRows, nCols, data, noDataValue=None, geotransform=None, srs=None):
        self.nRows = nRows
        self.nCols = nCols
        self.data = data
        self.noDataValue = noDataValue
        self.geotrans = geotransform
        self.srs = srs

        self.dx = geotransform[1]
        self.xMin = geotransform[0]
        self.xMax = geotransform[0] + nCols * geotransform[1]
        self.yMax = geotransform[3]
        self.yMin = geotransform[3] + nRows * geotransform[5]


def ReadRaster(rasterFile):
    ds = gdal.Open(rasterFile)
    band = ds.GetRasterBand(1)
    data = band.ReadAsArray()
    xsize = band.XSize
    ysize = band.YSize
    noDataValue = band.GetNoDataValue()
    geotrans = ds.GetGeoTransform()

    srs = osr.SpatialReference()
    srs.ImportFromWkt(ds.GetProjection())
    # print srs.ExportToProj4()
    if noDataValue is None:
        noDataValue = -9999
    return Raster(ysize, xsize, data, noDataValue, geotrans, srs)


def WriteGTiffFile(filename, nRows, nCols, data, geotransform, srs, noDataValue, gdalType):
    format = "GTiff"
    driver = gdal.GetDriverByName(format)
    ds = driver.Create(filename, nCols, nRows, 1, gdalType)
    ds.SetGeoTransform(geotransform)
    ds.SetProjection(srs.ExportToWkt())
    ds.GetRasterBand(1).SetNoDataValue(noDataValue)
    ds.GetRasterBand(1).WriteArray(data)
    ds = None

栅格图像补偿主程序（以24邻域计算为例）：

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
def Comps(in_raster, out_raster):
    Raster = ReadRaster(in_raster)
    data_ori = Raster.data
    nRows = Raster.nRows
    nCols = Raster.nCols
    geoTrans = Raster.geotrans
    srs = Raster.srs
    NDV = Raster.noDataValue

    nb = [2, 2, 2, 2]  # [up, down, left, right]
    n = (nb[0] + nb[1] + 1) * (nb[2] + nb[3] + 1)

    # data_new = numpy.zeros((nRows, nCols))
    for i in range(nb[0], nRows - nb[1]):
        for j in range(nb[2], nCols - nb[3]):
            if data_ori[i][j] == NDV:
                nodataNum = 0.
                neighboSum = 0.
                for p in range(i - nb[0], i + 1 + nb[1]):
                    for q in range(j - nb[2], j + 1 + nb[3]):
                        if data_ori[p][q] == NDV:
                            nodataNum += 1.
                        else:
                            neighboSum += float(data_ori[p][q])
                if nodataNum == n:
                    data_ori[i][j] = NDV
                else:
                    data_ori[i][j] = neighboSum / float(n - nodataNum)
                    # print('%d / %d = %.3f' % (neighboSum, (9. - nodataNum), data_ori[i][j]))
            else:
                continue

    ## The first row
    for i in range(nb[0]):
        for j in range(nCols):
            if (data_ori[i][j] == NDV):
                data_ori[i][j] = data_ori[i + nb[0]][j]
            else:
                continue

    ## The last row
    for i in range(nRows - nb[1], nRows):
        for j in range(nCols):
            if (data_ori[i][j] == NDV):
                data_ori[i][j] = data_ori[i - nb[1]][j]
            else:
                continue

    ## The first col
    for i in range(nRows):
        for j in range(nb[2]):
            if (data_ori[i][j] == NDV):
                data_ori[i][j] = data_ori[i][j + nb[2]]
            else:
                continue

    ## The last col
    for i in range(nRows):
        for j in range(nCols - nb[3], nCols):
            if (data_ori[i][j] == NDV):
                data_ori[i][j] = data_ori[i][j - nb[3]]
            else:
                continue

    WriteGTiffFile(out_raster, nRows, nCols, data_ori, geoTrans, srs, Raster.noDataValue, gdal.GDT_Float32)
    print("\tCompensate finished! \n\t Save as '%s'" % out_raster)

调用方法：

?
1
2
3
4
if __name__ == "__main__":
    in_raster = r"<full path of input raster (*.tif)>"
    out_raster = r"<full path of oitput raster (*.tif)>"
    Comps(in_raster, out_raster)

注释

* 主函数第10行的变量nb是计算补偿时采集的数值窗口，[2, 2, 2, 2]表示上下左右各2行，即5 × 5的窗口。


Fighting, GISer!
